拉伸彎曲矯直機機組設備供貨清單
|
序號
|
供 貨 內 容
|
數量
|
買方
|
賣方
|
備注
|
|
1
|
拉彎矯直機機組機械設備
|
1套
|
|
√
|
|
|
1.1
|
上料小車
|
1臺
|
|
√
|
|
|
1.2
|
開卷機
|
1臺
|
|
√
|
|
|
1.3
|
液壓剪刀機
|
1臺
|
|
√
|
|
|
1.4
|
縫焊機
|
1臺
|
|
√
|
|
1.5
|
S輥組
|
2臺
|
|
√
|
|
|
1.6
|

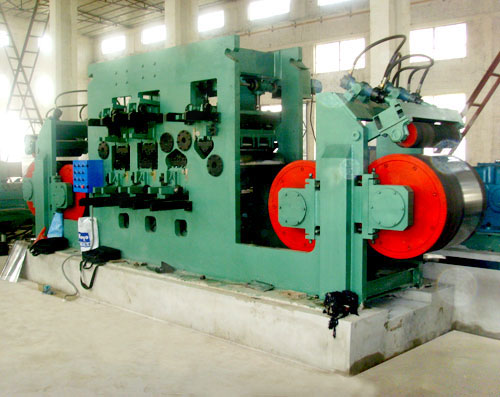

拉伸彎曲矯直機
|
1臺
|
|
√
|
|
|
1.7
|
收卷機（EPC自動對邊系統）
|
1臺
|
|
√
|
|
|
1.8
|
卸料小車
|
1臺
|
|
√
|
|
|
1.9
|
|
|
|
|
|
|
2
|
液壓、潤滑設備
|
1套
|
|
√
|
|
|
2.1
|
設備潤滑系統
|
1套
|
|
√
|
|
|
2.2
|
液壓傳動系統
|
1套
|
|
√
|
|
|
3
|
|
|
|
√
|
|
|
4
|
電控設備
|
1套
|
|
√
|
|
|
4.1
|
傳動裝置與PLC系統
|
1套
|
|
√
|
|
|
4.2
|
操作臺、點
|
1套
|
|
√
|
|
|
4.3
|
車間安裝電纜及電線
|
1批
|
√
|
|
|
|
4.4
|
車間配管
|
1批
|
√
|
|
|
|
4.5
|
地角螺栓
|
1批
|
|
√
|
|
|
4.6
|
車間圍欄及蓋板
|
1批
|
√
|
|
|
◆一、工藝要求：
材質：普碳鋼
原料規格：0.25～1.2×600（mm)
拉矯速度：150m/min(最高速度）
卷重：6T
拉矯厚度：0.25～1.2（mm)
◆二、設備組成：
（1）700（mm)雙拉矯機（加強型）
1、拉矯機工作輥φ45×700（mm)；
2、具有電動壓下、電動壓下；
3、傳動形式（無動力）
（2）前動力雙輥S輥；
1、輥輕×輥長φ600×700（mm)
2、減速箱
3、直流電機：Z4-180-41 55KW 一臺 Z4-180-41 45KW 一臺
4、S輥表面涂層材料：氯丁膠。涂層厚度10mm以上。
（3）后動力雙輥S輥：
1、輥輕×輥長φ600×700（mm)
2、減速箱
3、直流電機：Z4-200-41 75KW 一臺 Z4-180-41 45KW 一臺
4、輥表面涂層材料：氯丁膠。 |
